为什么要在FET的栅极上串联一个电阻？

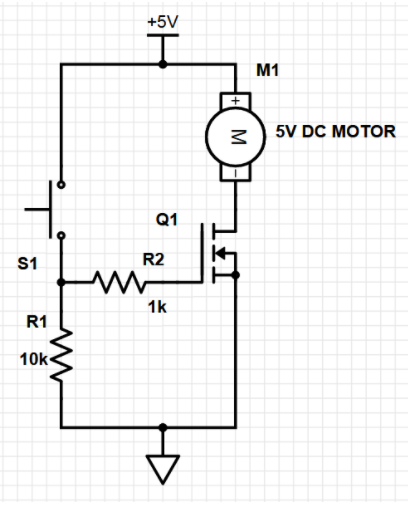

如果您查看了将离散FET用作开关的原理图，则可能会看到一些在FET的栅极与驱动它的栅极之间串联了一个电阻的情况。以此为例。

R1存在的原因是为什么我的FET不会关闭的原因，但是R2呢？

好吧，R2本质上是将电流突发的峰值限制为不可见的栅极-源极电容，这在我的FET为什么不关断的原因中得到了讨论。它将根据电源电压和根据欧姆定律选择的电阻值设置最大电流。

设计师为什么要这样做？原因之一是设计人员可能希望为FET创建一个更“软”的导通，然后再切换负载。通过减慢流向不可见电容器的电流，FET也将更缓慢地从“关”切换到“开”，这在快速接通时可能是理想的。另一个是FET的栅极要求的电流突发可能会使栅极电压的源暂时超载，并且需要一个限流电阻来防止源极可能由此引起的问题。有时，即使在快速开关栅极驱动器中（例如用于开关电源电路），也可以使用较小的串联电阻来稍微减慢开关速度，以实现EMI的必要改进以通过认证（例如FCC）。
