耦合电路

耦合电路功能和电路种类

多级放大器中，每一级放大器之间是相对独立的，要将一级级放大器之间连接起来，级间耦合电路不可缺少。

耦合电路功能

对耦合电路的要求是，对信号的损耗愈小愈好。有时，耦合电路不仅起级间的信号耦合作用，还要对信号进行一些处理，主要有以下几种情况：

（1）通过耦合电路将两级放大器之间的直流电路隔离，这是最常用的功能之一。

（2）通过耦合电路获得两个电压大小相等、相位相反的信号。

（3）通过耦合电路对信号的电压进行提升或衰减。

（4）通过耦合电路对前级和后级放大器之间进行阻抗的匹配。

耦合电路种类

多级放大器中的耦合电路主要有下列几种：

（1）阻容耦合电路中采用电容器进行交流信号的耦合。这是最常用的耦合电路。电容器具有隔直通交的特性，在让交流信号耦合到下一级放大器的同时，将前一级的直流电流隔离。这种电路广泛用于多级交流放大器中。

（2）直接耦合电路中没有耦合元器件。直接将前级放大器的输出端与后级放大器的输入端相连，这也是一种常见的耦合电路。直接耦合电路可以用于多级交流放大器中，也可用于多级直流放大器中，在多级直流放大器中必须采用这种耦合电路。

（3）变压器耦合电路中采用变压器作为耦合元件。变压器也具有隔直通交特性，所以这种耦合电路与电容器耦合电路相似，同时由于耦合变压器具有阻抗变换等特性，所以变压器耦合电路变化形式很丰富。变压器耦合电路主要用于一些中频放大器、调谐放大器和音频功率放大器的输出级中。

阻容耦合电路的等效电路

阻容耦合电路由电阻和电容构成，但是在电路中只能直接看出耦合电容，看不到电阻。

等效电路分析

关于阻容耦合电路等效电路的工作原理主要说明下列几点。

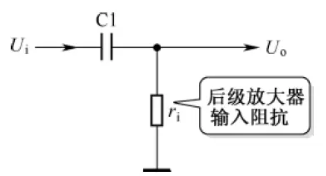

（1）电路中的C1 是耦合电容，  是后一级放大器的输入阻抗。阻容耦合电路中所说的电阻是下一级放大器的输入阻抗  ，电容是C1。

（2）从图中可以看出这是一个电容、电阻构成的典型分压电路，加到这一分压电路中的输入信号Ui 是前一级放大器的输出信号。从这一分压电路输出的信号是  ，这也就是加到后一级三极管基极上的输入信号，这一信号愈大，说明耦合电路对信号的损耗愈小。

（3）根据分压电路特性可知，当放大器输入阻抗ri 大小一定时（通常它不变化），耦合电容C1 容量大，其容抗小，输出信号  大，即在耦合电容C1 上的信号损耗小。所以，要求耦合电容的容量要足够大，这样信号通过耦合电容时损耗才小。
